Potentialausgleich im Hochvolt-System prüfen (UN-ECE R100 < 0,1 Ω): Messverfahren, typische Fehler und Audit-Nachweise

Einleitung

Der Potentialausgleich in HV-Systemen von Hochvolt-Fahrzeugen ist ein sicherheitskritisches Element, das oft übersehen wird. Ein fehlerhafter oder fehlender Potentialausgleich kann zu gefährlichen Spannungsdifferenzen führen, die im schlimmsten Fall Personen gefährden oder elektronische Bauteile beschädigen können. Die UN-ECE R100 Norm definiert klare Anforderungen, um diese Risiken zu minimieren. Dieser Artikel zeigt Ihnen, wie Sie den Potentialausgleich im Hochvolt-System korrekt prüfen, welche Messverfahren geeignet sind, welche typischen Fehler in Audits auffallen und welche Nachweise Sie für eine erfolgreiche Auditierung benötigen. Sie erhalten praxisnahe Informationen und eine klare Anleitung zur Umsetzung der notwendigen Prüfschritte.

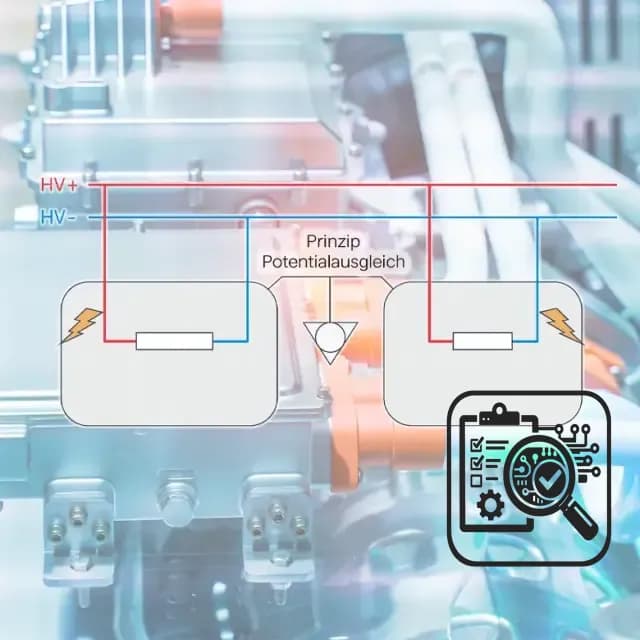

Was bedeutet Potentialausgleich im HV-System?

Der Potentialausgleich in einem Hochvolt-Fahrzeug dient dazu, sicherzustellen, dass alle berührbaren, leitfähigen Teile und die Karosserie des Fahrzeugs das gleiche elektrische Potential aufweisen. Einfach ausgedrückt: Er verhindert gefährliche Spannungsunterschiede zwischen verschiedenen Baugruppen. Dies ist besonders wichtig, da im HV-System hohe Spannungen auftreten und ein Potentialunterschied zwischen zwei Punkten zu einem Stromfluss im Worst case sogar durch den menschlichen Körper oder empfindliche Elektronik führen könnte. Der Potentialausgleich wird oft mit Schutzleiterkonzepten verwechselt. Während der Schutzleiter primär der Ableitung von Fehlerströmen dient, zielt der Potentialausgleich auf die Vermeidung von Potentialdifferenzen ab. Dies ermöglicht auch überhaupt erst das ERkennen eines Isolationsfehlers durhc den Isowächter. Beide Konzepte sind jedoch entscheidend für die Sicherheit im HV-System.

Normativer Rahmen – was fordert UN-ECE R100?

Die UN-ECE R100 ist eine international anerkannte Norm, die Sicherheitsanforderungen für Elektrofahrzeuge und deren Hochvolt-Komponenten festlegt. Ein zentraler Aspekt ist der Potentialausgleich, der sicherstellen soll, dass im Fehlerfall keine gefährlichen Spannungen auftreten. Die Norm fordert, dass der Widerstand zwischen den leitfähigen Teilen und dem Bezugspunkt (meist die Fahrzeugmasse) einen bestimmten Grenzwert nicht überschreiten darf. Dieser Grenzwert liegt in der Praxis häufig bei 0,1 Ω. Es ist wichtig zu verstehen, dass die Norm die *Idee* des sicheren Potentialausgleichs in den Vordergrund stellt. Details zur *genauen* Umsetzung und *exakten* Messmethoden obliegen der Verantwortung des Herstellers. Die korrekte Interpretation und Anwendung der Norm ist daher entscheidend für die Produktsicherheit und die erfolgreiche Auditierung.

Prüf- und Messpraxis – so wird typischerweise geprüft

Die Prüfung des Potentialausgleichs im Hochvolt-System erfordert sorgfältige Vorbereitung und die richtige Messtechnik. Hier sind einige wichtige Aspekte:

Messprinzip (Vierleiter/Kelvin vs. Zweileiter) – warum das wichtig ist

Die Vierleiter-Messung (Kelvin-Messung) ist der Zweileiter-Messung vorzuziehen, da sie den Einfluss des Leitungswiderstands eliminiert und somit genauere Ergebnisse liefert.

Vorbereitung (Kontaktstellen, Lack/Schicht, Verschraubung, Korrosion)

Stellen Sie sicher, dass die Messpunkte sauber und frei von Lack, Schmutz oder Korrosion sind, um einen guten elektrischen Kontakt zu gewährleisten.

Messpunkte & Messstrategie (repräsentativ, wiederholbar, nachvollziehbar)

Wählen Sie repräsentative Messpunkte, die einen guten Überblick über den Potentialausgleich im gesamten System geben. Die Messungen sollten wiederholbar und nachvollziehbar sein.

Messgeräte & Messbedingungen (Strom, Auflösung, Leitungswiderstand, Übergangswiderstände)

Verwenden Sie ein geeignetes Messgerät mit ausreichender Auflösung und Genauigkeit. Achten Sie auf den Leitungswiderstand und Übergangswiderstände, die das Ergebnis verfälschen können.

Bewertung & Freigabe (Grenzwert, Toleranzen, Re-Test)

Vergleichen Sie die Messergebnisse mit dem geforderten Grenzwert (z. B. 0,1 Ω) und berücksichtigen Sie eventuelle Toleranzen. Führen Sie bei Bedarf einen Re-Test durch.

Typische Fehlerbilder (die in Audits auffallen)

In Audits fallen häufig folgende Fehlerbilder auf: * Messung mit falscher Methode (Leitungswiderstand verfälscht Ergebnis) * Schlechte Kontaktierung / lackierte Flächen * Unklare Messpunktdefinition * Keine Rückverfolgbarkeit (Gerätekalibrierung, Seriennummern, Prüfprotokolle) * Unterschied zwischen Prototypen-/Serie-Zustand nicht berücksichtigt

Audit- und Nachweisdokumentation (was Unternehmen belastbar vorlegen sollten)

Für eine erfolgreiche Auditierung sollten Sie folgende Dokumente vorlegen können: * Messprotokoll-Inhalte (Messpunkt, Datum, Gerät, Kalibrierstatus, Umgebungsbedingungen, Ergebnis, Bewertung) * Prozess-/Arbeitsanweisung (SOP) * Schulungs-/Qualifikationsnachweis (z. B. DGUV I 209-093 Level 2E/3E)

Kurz-FAQ

* **Warum reicht eine Sichtprüfung nicht?** Eine Sichtprüfung kann Kontaktprobleme und Korrosion nicht zuverlässig erkennen. * **Wann ist Vierleiter-Messung zwingend?** Bei Messungen im niedrigen Widerstandsbereich, um den Einfluss des Leitungswiderstands zu eliminieren. * **Wie vermeide ich Messfehler durch Lack/Schichten?** Durch sorgfältige Reinigung der Messpunkte oder Verwendung spezieller Kontaktierungsmethoden. * **Was erwartet ein Auditor als Minimum?** Ein vollständiges Messprotokoll, eine klare Prozessbeschreibung und qualifiziertes Personal. * **Wie oft sollte geprüft werden (Prozesssicht)?** Abhängig von der Risikobewertung und den spezifischen Anforderungen des Produktionsprozesses.

Schluss

Die Prüfung des Potentialausgleichs im Hochvolt-System ist ein wesentlicher Bestandteil der Sicherheit von Elektrofahrzeugen. Durch die Einhaltung der UN-ECE R100 Norm und die Anwendung geeigneter Messverfahren können Sie sicherstellen, dass Ihr Fahrzeug den höchsten Sicherheitsstandards entspricht. Eine sorgfältige Dokumentation und qualifiziertes Personal sind dabei unerlässlich. Die Technology Consulting Solutions GmbH unterstützt Sie gerne bei der Optimierung Ihrer Prozesse und der Qualifizierung Ihrer Mitarbeiter im Bereich der Hochvolt-Sicherheit.
